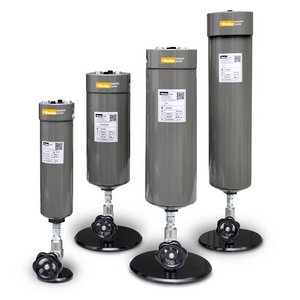

HOCHDRUCK-DRUCKLUFTFILTER DER PRODUKTSERIE GH (FÜR DRUCKWERTE BIS 350 BAR)

Die Hochdruckfilter der GH-Serie von Parker Domnick Hunter sind für Hochdruckanwendungen von bis zu 350 bar ü ausgelegt. Die innovativen Konstruktionsmerkmale des Filtergehäuses sorgen für eine betriebssichere Montage sowie eine einfache und sichere Handhabung beim Austausch des Filterelements. Ein wesentliches Konstruktionsmerkmal ist die doppelte O-Ring-Dichtung, die das Gehäusegewinde vor Verschmutzung und Feuchtigkeit schützt und es somit vor Korrosion bewahrt. Zusätzlich dient der zweite O-Ring als Überdrehsicherung für die Filtergehäuseteile.

Durch die Befestigung des Filterelementes mittels seines auf den Zuganker aufgeschraubten Grundgewindes bietet es auch bei den für Hochdruckanwendungen üblichen Druckpulsationen im intermittierenden Betrieb höchste Betriebssicherheit.

Hochwirksame plissierte Medien in vier verschiedenen Qualitäten sorgen, im Vergleich zur konventionellen Wickeltechnik, für eine viermal so große Elementoberfläche. Das Ergebnis ist eine reduzierte Strömungsgeschwindigkeit und eine effiziente Abscheidung bei gleichzeitig geringem Druckverlust und damit eine Kostenreduzierung im laufenden Betrieb bei zuverlässiger Abscheideleistung.

Merkmale

• Optimierte Durchflussmengen und kompaktes Filtergehäuse.
• Verbesserte Gehäusekonstruktion mit doppelter O-Ring-Dichtung.
• Gewindestangenbefestigung der Elemente.
• Gefaltete Elemente.
• Kompletter Filter einschließlich Filterelement und Handablassventil.
• Filter optional auch ohne Ablass erhältlich.
• Alle Filtergrößen bieten Anschlüsse für die Installation von kalibrierten Differenzdruckmanometern.

Dimensionierung und Auswahl

Zur Erfüllung der angegebenen Luftreinheitsspezifikation sind gegebenenfalls mehrere Filterfeinheiten erforderlich.

• INTERVALL FÜR AUSTAUSCH VON FILTERELEMENTEN: 12 Monate für V, ZP, XP Elemente / 3 Monate oder maximal 1500 Betriebsstunden für A Elemente
• FILTER-NENNEFFIZIENZ: 99.99% bis zu 99.99999%, abhängig vom Filtertyp
• RESTÖLGEHALT: 0,01 mg/m³ bei 20 °C (XP), 0,5 mg/m³ bei 20 °C (ZP), n.a. (V), 0,003 mg/m³ bei 20 °C (A)
• MAXIMALER DURCHFLUSS: 365 to 4261 (@350 barg) m3/hour; 214 @ 5076 psig bis zu 2507 @ 5076 psig CFM
• MAXIMALER BETRIEBSDRUCK: 350 barg; 5076 psig
• MAXIMALE BETRIEBSTEMPERATUR: 176 oder 104 für Filter mit Aktivkohleelementen °F
• MINIMALE BETRIEBSTEMPERATUR: 1.5 °C; 34.7 °F
• KONSTRUKTIONSWERKSTOFFE: Gehäuse: Aluminium, eloxiert / Dichtungen: NBR (G3 – G7), Gehäuse: Stahl, Dichtungen: NBR (Nitrilkautschuk) (G9 – G19)
• GEWICHT: 2.8, 3.4, 18.2, 21.9, 28.3, 39.2 kg; 6.17, 7.49, 40.12, 48.28, 62.39, 86.42 lb
• BREITE: 80, 116, 125 mm; 3.15, 4.56, 4.92 inch
• HÖHE: 355, 232, 420, 297, 455, 332, 540, 417, 655, 532, 910, 787 mm; 13.97, 9.13, 16.53, 11.69, 17.91, 13.07, 21.26, 16.42, 25.78, 20.94, 35.82, 30.98 inch
• ANSCHLUSSTYP: BSP-P (DIN ISO 228)
• FILTERFEINHEIT: 0.01, 1, 3, n.a., abhängig vom Filtertyp μm
• GRÖSSE DES ABLASSANSCHLUSSES: G1/4i
• MARKE: Parker domnick hunter
• ERFORDERLICHER VORFILTER: abhängig vom Filtertyp
• ERFÜLLTE SPEZIFIKATIONEN: DGRL Flüssigkeitsgruppe II, TR
• ANWENDUNGEN: Filtration von Druckluft und gasförmigem Stickstoff

Wichtiger Hinweis

Zur Erfüllung der angegebenen Luftreinheitsleistung müssen die Druckluftfilter korrekt auf minimalen Betriebsdruck und maximalen Eingangsluftdurchsatz ausgelegt werden – dafür müssen die im Produktinformationsblatt genannten Korrekturfaktoren angewendet werden.
